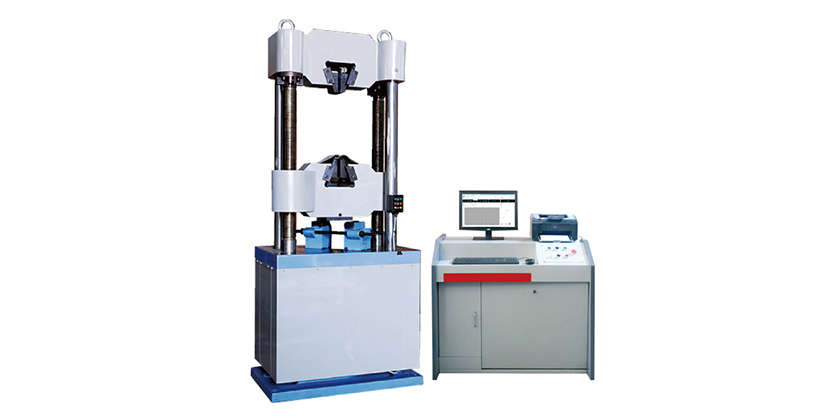

微机控制液压万能试验机
产品用途及特点:
WAW系列微机控制电液伺服万能试验机采用油缸下置式主机,配置进口油泵电机组和伺服阀的电液伺服油源和独立的低噪音夹紧油源。全数字程控放大器,具有控制模式智能设置专家系统,可实现恒力、恒应力、恒变形、恒速等各种模式的闭环控制,完成金属材料、非金属材料的拉伸、压缩、弯曲和剪切试验。能够按照GB228《金属材料室温拉伸试验方法》的要求自动求取各种强度和弹性模量E等参数。
产品功能:
(1)计算机自动伺服控制功能
●自动控制、测量、数据采集及处理,绘制及打印试验曲线和试验报告;
●测控系统自动标定、自动调零;
●无级调速,控制速度及控制方式在试验过程中可任意平滑切换并保持;
●数据存储及曲线放大,在试验过程中可任意显示不同的试验曲线;
●在程序自动运行过程中,可随时转换为人工控制,手动调整控制方式和控制速度;
●试验力超载自动保护功能,其保护范围可任意设定;
(2)微机系统:采用联想品牌微机(包括:主机、17寸液晶显示器、标准键盘鼠标、大容量硬盘)作为主机,完成整机试验的设定、数据采集、运算处理、显示打印试验结果等功能;可根据国家标准、国际标准或用户提供的标准测量判断各种材料试验的各种性能参数,并对数据进行统计和处理;然后输出各种要求格式的试验报告和试验曲线。
(3)操作方式:手自一体式操作,并配有手控操作盒,含6个按键(上升、下降、上夹紧、下夹紧、上松开、下松开),操作更方便,安全可靠。
(4)安全保护:设备配有油缸限位保护、过载自动停机保护、过电流及漏电自动断电保护、应急开关等保护功能。
4、产品的优势
(1)、手自一体控制操作方式,既可以计算机自动控制操作,也可以手动操作,大大的提高了工作效率,减轻了操作员的劳动强度;
(2)、采用轮幅式负荷传感器,精度高,性能稳定;
(3)、意大利进口油泵机组,噪音低,油路稳定无冲击;
(4)、液压密封采用双密封结构,有效防止漏油、渗油;
(5)、配置了钳口防护板,有效防止钳口夹板被划伤;
(6)、装有万向球头自动调心机构,保证了试样受力后上下夹头的绝对对中。
主要技术参数:
型号 | WAW-100B | WAW-300B | WAW-600B/D | WAW-1000B/D |
最大试验力 | 100KN | 300KN | 600KN | 1000KN |
准确度等级 | 1级/0.5级 | |||
测力范围 | 2%-100%FS/0.4%-100%FS | |||
试验力精度 | ≤示值±1%/≤示值±0.5% | |||
变形测量精度 | 引伸计满量程的2%-100%内,优于±1%/±0.5% | |||
最大拉伸试验空间(mm) | 550 | 600 | 600 | 650 |
最大压缩试验空间(mm) | 550 | 600 | 600 | 650 |
扁试样夹持厚度(mm) | 0-15 | 0-15 | 0-30 | 0-40 |
圆试样夹持直径(mm) | φ4-φ20 | φ10-φ32 | φ6-φ40 | φ26-φ60 |
工作活塞行程(mm) | 200 | 200 | 200 | 250 |
上下压板尺寸(mm) | 170×170 | 170×170 | 170×170 | 204×204 |
弯曲试验支辊间距(mm) | 100-450 | 100-450 | 100-450 | 100-700 |
立柱间距(mm) | 430 | 520 | 520 | 570 |
电动机总功率 | 2.2KW | 2.2KW | 2.2KW | 2.2KW |
主机尺寸(长*宽*高)(mm) | 660×440×2000 | 800×540×2000 | 800×540×2000 | 890×670×2200 |
油源尺寸(长*宽*高)(mm) | 1140×785×950 | 1140×785×950 | 1140×785×950 | 1140×785×950 |
额定工作电压 | 三相四线 AC380V | |||
整机重量(毛重) | ≈1500KG | ≈1800KG | 2500KG | 3500KG |
