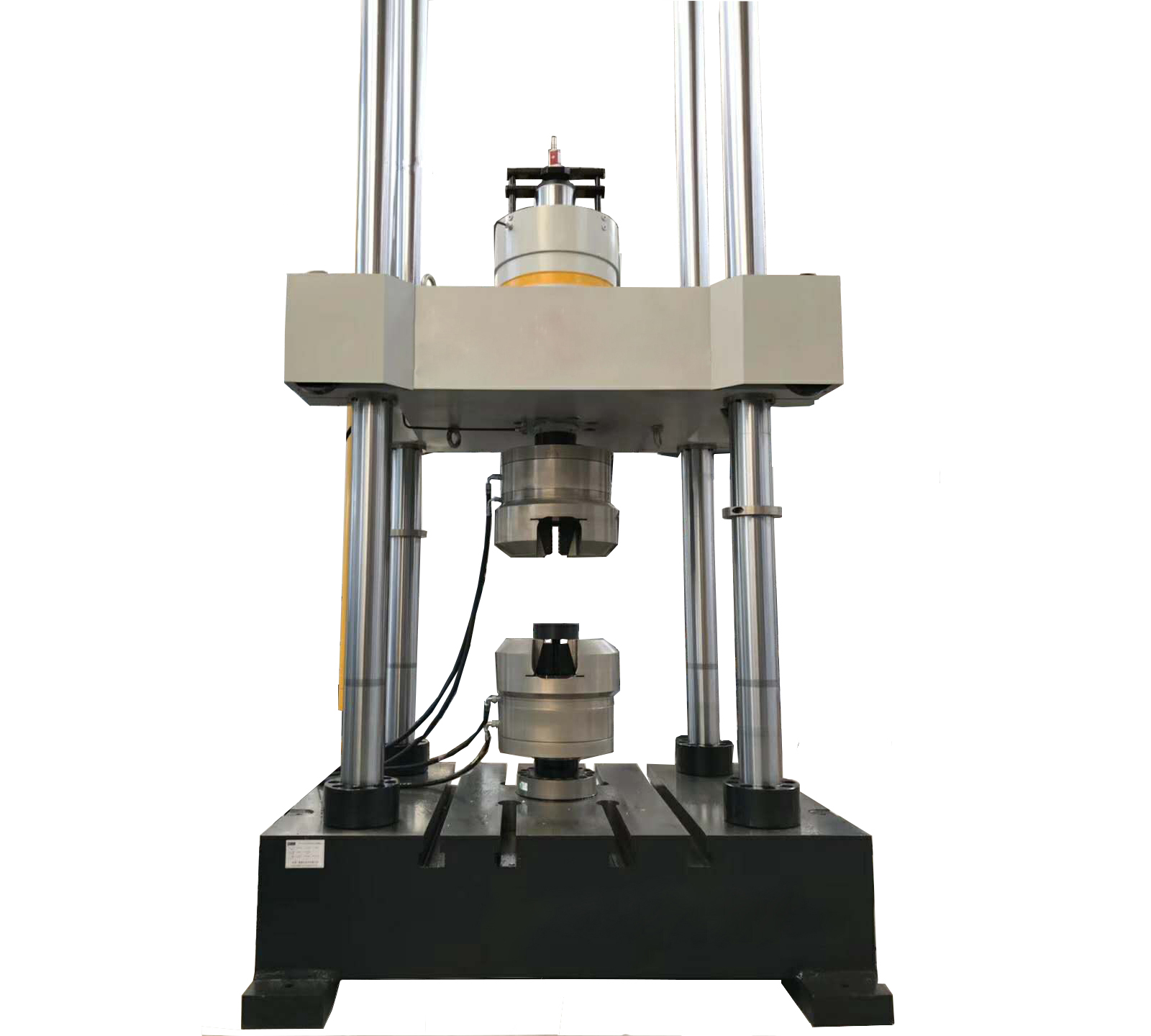

四立柱疲劳试验机

概 述

DST系列电液伺服动态试验机一般由主机、伺服油源、伺服控制器、计算机、试验夹具、管线总成组成。

该类型试验机可实现较快速度的试验要求，在长期循环加载中试验材料、零件、构件或总成的力学特性。

   ◆机器特点

     ●框架式主机结构，工作台、立柱、横梁组成封闭加载空间，具有很高的结构刚度。

     ●对称框架式结构，受力轴线与机器轴线同心，受力结构科学合理。

     ●底座与横梁捆绑式加工，立柱与横梁选配式组装，保证框架高度同轴，受力均匀。

     ●移动横梁采用液压锁紧、液压升降，安全可靠，试验空间调整灵活方便。

     ●主机规格众多：从5kN到10000kN均可制作。

     ●作动器与主机集成式设计，有上置式和下置式两种结构。

     ●作动器采用双出杆双作用，优异的疲劳试验结构。

     ●作动器自身集成位移传感器、负荷传感器和电液伺服阀。

     ●作动器行程极限处设计有液压缓冲腔，有效减缓液压冲击。

     ●多种试验夹具提供选择：楔形液压夹头，对夹液压夹头，螺纹夹具，压缩夹具，弯曲夹具等。

     ●多种规格油源提供选择：10L/min～1000L/min。

     ●全数字伺服控制器，功能强大，安全可靠。具备试验参数设置功能，安全设置模块，自定义试验功能，自动生成试验报告功能等。

     ●公司一贯的安全、稳定、环保设计理念，使得设备在安全性、稳定性和节能方面更胜一筹。

    ◆主要功能

     ●可进行动态的高、低周疲劳试验

     ●可进行动态的疲劳寿命试验

     ●可进行疲劳裂纹扩展试验

     ●可进行部分震动与冲击试验

     ●可进行部分总成的动态参数检测试验

     ●可进行单向脉动加载试验

     ●可进行静态的恒速率、恒应变、恒应力控制下的力学试验

     ●可进行断裂韧性性能试验

     ●具有较方便的扩展功能，能模拟构件的受力频谱

满足以下相关标准：

a)  GB/T2611-2007试验机 通用技术要求

b)  GB/T16826-2008 电液伺服万能试验机

c)  JB/T9397-2002 拉压疲劳试验机 技术条件

d)  GB/T3159-2008 液压式万能试验机

e)  GB/T3075-2008 金属材料 疲劳试验 轴向力控制方法

f） GB/T26077-2010 金属材料 疲劳试验 轴向应变控制方法

g)  GB/T50082-2009 普通混凝土长期性能和耐久性能试验方法标准

h)  GB/T5224-2003 预应力混凝土用钢绞线

i） JGJ107-2010 钢筋机械连接技术规程

j） QC/T545-1999 汽车筒式减震器台架试验方法

k)  …………
